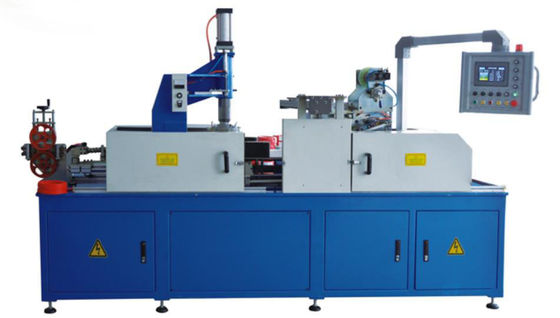

বৈদ্যুতিক তারের স্পুলিং মেশিন বৈদ্যুতিক কয়েল উইন্ডার ওয়্যার প্যাকিং মেশিন তারের ঘূর্ণন মেশিন

1বৈশিষ্ট্যঃ

1.1 এটি পে-অফ মেশিন দ্বারা সরবরাহ করা যেতে পারে অথবা সরাসরি এক্সট্রুশন মেশিনে সংযুক্ত করা যেতে পারে।
1.২ কয়েলটির উৎপাদন গতি প্রতি মিনিটে প্রায় ২টি কয়েল (উদাহরণস্বরূপ, BV2.5mm2 100m/কয়েল) ।
1.3 রোলিংয়ের পর, রোলটি স্বয়ংক্রিয়ভাবে প্যাকেজিং এবং লেবেলিংয়ের জন্য ফিল্ম প্যাকিং মেশিনে ফিড করা হয়।
1.4 স্বয়ংক্রিয়ভাবে ফিল্ম প্যাকেজিংয়ের পরে, এটি স্বয়ংক্রিয়ভাবে ধাক্কা মেশিন দ্বারা কনভেয়র সরবরাহ করা হয়, কোনও ম্যানুয়াল অপারেশনের প্রয়োজন নেই।
1.5 এই মেশিন সার্ভো মোটর তারের সিস্টেম গ্রহণ করে, এবং কয়েল মোড়ানো সুন্দর।
1.6 অপারেশন টাচ স্ক্রিনে পরিচালিত হয়, এবং অপারেশন বন্ধুত্বপূর্ণ এবং সুবিধাজনক।
1.7 মাইক্রো কম্পিউটার মেমরি 99 বিভিন্ন তারের ভলিউম স্পেসিফিকেশন সংরক্ষণ করতে পারে, যখন আপনি পণ্যের স্পেসিফিকেশন পরিবর্তন করতে হবে,
1.8 যতক্ষণ সংরক্ষিত স্পেসিফিকেশন ডেটা পড়া হয়, ততক্ষণ তা আবার ইনপুট না করেই তাৎক্ষণিকভাবে তৈরি করা যেতে পারে।
1.৯ এই মেশিনে একটি স্বয়ংক্রিয় ত্রুটি সনাক্তকরণ ফাংশন রয়েছে যা কোনও সমস্যা হলে অপারেটরকে সতর্ক করে।

2টেকনিক্যাল প্যারামিটারঃ

3.রোলিং পার্টের স্পেসিফিকেশনঃ

3.১ মিটার অংশঃ

উপরের এবং নীচের প্রতিটি চাকায় মিটারিং ডিভাইস রয়েছে, যা সেন্টিমিটারে গণনা করা যেতে পারে এমন দৈর্ঘ্য গণনা করতে একটি যথার্থ এনকোডার (এনকোডার) ব্যবহার করে।মিটার হুইল অ্যালুমিনিয়াম খাদ থেকে তৈরি করা হয়, উপরের চাকাটি সিরামিক হার্ডিং চিকিত্সার সাথে স্প্রে করা হয় এবং নীচের চাকাটি চমৎকার আঠালো দিয়ে আবৃত হয়, যা তারের ক্ষতি করবে না।ডিভাইসটি একটি একমুখী বিয়ারিং দিয়ে সজ্জিত যা তারের পাম্পিং রোধ করে.

3.২ রোলিং হেডঃ

অনুভূমিক মোড়কটি বায়ুসংক্রান্ত ধাক্কা দ্বারা নিয়ন্ত্রিত হয় যাতে স্বয়ংক্রিয়ভাবে খোলা এবং বন্ধ হয়।

যখন সেট দৈর্ঘ্য সম্পূর্ণ হয়, তখন মোড়ানো স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়। এই সময়ে, রোলিং হেডটি উল্লম্বভাবে retracted হবে।এটি ফাইবারটি বন্ধ না করে এবং কয়েলটি আটকে না রেখে মুদ্রণ করা সহজ.

3.৩ ক্যাবল সাজানোর সিস্টেমঃ

সিস্টেমটি সম্পূর্ণরূপে কম্পিউটার দ্বারা নিয়ন্ত্রিত হয়, সার্ভো মোটর এবং বল গাইড স্ক্রু দ্বারা চালিত হয়।

যথার্থ ডিকোডারটি সার্ভো মোটরকে প্রধান মোটরের সাথে সিঙ্ক্রোনাইজ করার জন্য প্রধান মোটর চলমান সংকেত গ্রহণ করে এবং তারের চলাচল আরও সমন্বিত হয় এবং কয়েল আরও সুন্দর হয়।

3.৪ কাটার:

দরজা টাইপ কাটার স্বয়ংক্রিয়ভাবে ক্যাবল কাটা যখন সেট দৈর্ঘ্য সম্পন্ন হয়। বিশেষ ইস্পাত এবং শূন্যতা তাপ চিকিত্সা থেকে তৈরি SKD-11 সঙ্গে ডাবল কাটার, এটি কঠিন এবং দীর্ঘ করতে।

3.5 আর্ম ট্রান্সফার মেকানিজমঃ

ক্যাবলটি ঘূর্ণিত হওয়ার পরে, থ্রেড-হোল্ডিং প্রক্রিয়াটি কয়েলটিতে আটকে থাকবে এবং স্বয়ংক্রিয়ভাবে এটি আবরণ এবং আবরণের জন্য লেপ ডিভাইসে স্থানান্তরিত করবে, যাতে রোলটি,লেবেল এবং লেপ প্রক্রিয়া সম্পূর্ণরূপে স্বয়ংক্রিয় করা যেতে পারে. যখন একটি বর্জ্য লাইন আছে, এটি ম্যানুয়ালি হস্তক্ষেপ করা যেতে পারে. সরাসরি নন-স্টপ প্যাকেজিং অর্জন করতে বর্জ্য লাইন অপসারণ.

3.6 কন্ট্রোল প্যানেলঃ

এইচএমআই কন্ট্রোল সিস্টেমটি স্ক্রিনে সরাসরি স্পর্শ অপারেশনের জন্য আরও সুবিধাজনক।

কেন্দ্রীয় কম্পিউটার কন্ট্রোল সিস্টেম কয়েল গতি, কয়েল দৈর্ঘ্য, সতর্কতা সিস্টেম, লাইন গতি সমন্বয়, নির্দেশক আলো, জরুরী স্টপ এবং রিসেট নিয়ন্ত্রণ করে।

যখন মেশিনটি চলছে, ব্যবহারকারীরা এখনও দৈর্ঘ্য, তারের ব্যাস, গতি এবং অন্যান্য ডেটা পরিবর্তন করতে পারেন এবং গতি, দৈর্ঘ্য এবং পুরো মেশিনের ক্রিয়াকলাপটি স্ক্রিনে পর্যবেক্ষণ করা যেতে পারে।

3.7 ড্রাইভ মোটরঃ

উইন্ডিং সিস্টেমঃ 7.5HP * 4P এসি মোটর + ভেক্টর নিয়ন্ত্রণ ইনভার্টার।

ক্যাবল সিস্টেমঃ 400W সার্ভো মোটর + সার্ভো ড্রাইভ।

হোল্ড লাইন ট্রান্সফারঃ 400W সার্ভো মোটর + সার্ভো ড্রাইভ

4. ফিল্ম র্যাপিং মেশিনের স্পেসিফিকেশনঃ

4.১ প্যাকড কয়েল ওজনঃ ৩৫ কেজি পর্যন্ত।
4.২ পিভিসি √ পিই √ পিপি ফিল্মের আকারঃ বেধ ০.০৫ মিমি-০.০৭ মিমি*প্রস্থ ৪০ মিমি-৪৫ মিমি।
4.3 ফিল্ম রোল লোডিং পদ্ধতিঃ বায়ুসংক্রান্ত clamping।
4.4 পিভিসি/পিই ফিল্ম ব্যবহার করা হয় প্যাকেজটি উচ্চ গতিতে মোড়ানোর জন্য।
4.5 এটি একটি এসি মোটর দ্বারা চালিত হয় এবং একটি মসৃণ এবং মসৃণ মোড়ক আছে।
4.6 বন্ধনী বাহুর আকার সামঞ্জস্য করুন এবং এটি দ্রুত এবং সুবিধাজনক করার জন্য ম্যানুয়াল সামঞ্জস্য ব্যবহার করুন।

5. ফিল্ম আচ্ছাদনের যান্ত্রিক কাঠামোঃ

5.১ সি-রিং:

সি-রিংটি টাইমিং বেল্ট দ্বারা চালিত হয়, সি-রিংটি স্লিপ ছাড়াই চলে, এবং প্যাকেজটি স্থিতিশীল এবং শান্ত।

বিশেষ ইস্পাত থেকে তৈরি, সি-রিংয়ের অভ্যন্তরীণ এবং বাইরের রোলগুলি উচ্চতর রাবার দিয়ে আচ্ছাদিত, যা পরিধান করা সহজ নয়, অপারেশনটি বৃত্তাকার রাখে এবং দীর্ঘ সেবা জীবন রয়েছে,এবং ওভারলোড সুরক্ষা দিয়ে সজ্জিতমোটরটা পুড়তে সহজ নয়।

5.২ কাটার:

বায়ুসংক্রান্ত কাটার সিস্টেম গ্রহণ করে, এবং মোড়ানো শেষ হওয়ার পরে সেট প্যাকেজিং উপাদানটির দৈর্ঘ্য স্বয়ংক্রিয়ভাবে কাটা হয়।

কাটার দেহটি সারিযুক্ত বা কাঁচি টাইপ হতে পারে (বিভিন্ন প্যাকেজিং উপকরণ অনুযায়ী নির্বাচিত / প্রতিস্থাপিত), পিভিসি, পিপি,পিই ফিল্ম এবং অন্যান্য প্যাকেজিং উপকরণ যা নিখুঁত কাটিয়া কর্মক্ষমতা সহ.

5.৩ ক্ল্যাম্পার:

প্যাকেজটি স্থির বিন্দুতে প্রেরণের পরে, এটি স্বয়ংক্রিয়ভাবে টেনে নেওয়া হবে এবং স্বয়ংক্রিয়ভাবে টানা হবে। 1.0 লুপের পরে, ক্ল্যাম্পারটি স্বয়ংক্রিয়ভাবে প্রত্যাহার করবে।

যখন স্টার্টিং বাঁকগুলির সংখ্যা (1.5 ~ 2.5 বাঁক) ঘুরানো হয়, তখন ক্ল্যাম্পারগুলি স্বয়ংক্রিয়ভাবে মুক্তি পায়। কোনও ম্যানুয়াল ক্রিয়াকলাপের প্রয়োজন নেই, উচ্চ নিরাপত্তা।

5.৪ ফিডিং ডিভাইসঃ

বায়ুসংক্রান্ত বেল্ট ফিডার, লক মুক্ত স্ক্রু, দ্রুত পরিবর্তন, এবং ইনস্টল করা সহজ।

5.5 স্বয়ংক্রিয় লেবেলিং প্রক্রিয়াঃ

লেবেল ডিসচার্জ টাইপ একটি স্ট্যাক গ্রহণ, প্যাকেজ প্রতি এক প্যাকেজ, স্বয়ংক্রিয়ভাবে খাওয়ানোর জন্য একটি লেবেল বাছাই, সুবিধাজনক এবং নিরাপদ, এবং সময় সংরক্ষণ, উৎপাদন বৃদ্ধি।

5.6 ড্রাইভ মোটরঃ

সি-রিংঃ ১ এইচপি * ৪পি এসি মোটর।

বাহু ধরে রাখুনঃ 1HP * 4P AC মোটর + 1/20 হ্রাসকারী।

মোড়কটি সম্পূর্ণ হলে, কয়েলটি স্বয়ংক্রিয়ভাবে সংগ্রহ বাক্সে স্লাইডে চাপানো হয়।

6. FAQ:
প্রিয় গ্রাহকগণ, স্ট্র্যান্ডিং মেশিনের জন্য বিভিন্ন মডেল রয়েছে। সুইটবে মডেলটি সুপারিশ করার জন্য, আমরা কিছু তথ্য জানতে চাইঃ
1. খালি তারের ব্যাসার্ধ
2.নরম তার বা কঠিন তার
3. বাঁকা হবে তারের পরিমাণ
4. টার্ন পরে এলাকা.

শুভকামনা।

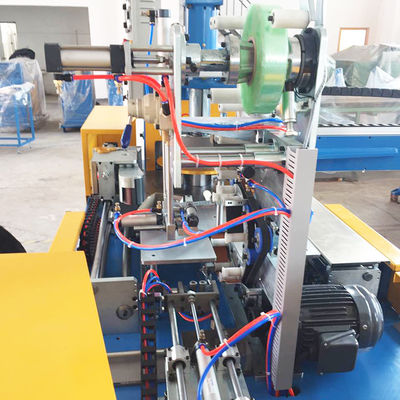

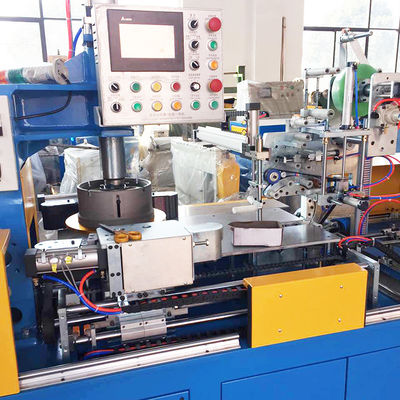

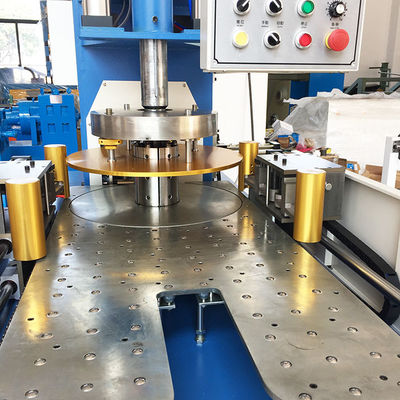

7. রেফারেন্সের ছবি
