GJ630/1+6 তামা/অ্যালুমিনিয়াম/স্টিলের তারের বড় লেয়ারিং টিউবুলার স্ট্র্যান্ডার স্ট্র্যান্ডিং মেশিন

1সাধারণ বর্ণনা:

এই মেশিনটি মূলত ইস্পাত স্ট্র্যান্ডড ওয়্যার, অ্যালুমিনিয়াম স্ট্র্যান্ডড ওয়্যার এবং তামার স্ট্র্যান্ডড ওয়্যার ঘুরানোর জন্য ব্যবহৃত হয় এবং 7 কোরের মধ্যে নিয়ন্ত্রণ তারের ঘুরানোর জন্যও ব্যবহার করা যেতে পারে।

2টেকনিক্যাল প্যারামিটারঃ

3প্রধান বৈদ্যুতিক উপাদান

4.বিস্তারিত বর্ণনাঃ

4.1 Φ630 কেন্দ্রীয় তারের পে-অফঃ

পে-অফ রোল স্পেসিফিকেশনঃ PND630
শেষ শ্যাফ্টের ধরনটি ম্যানুয়ালি স্পুলটি ক্ল্যাম্প করে বা খুলে দেয় এবং ম্যানুয়াল স্ক্রুটি স্পুলটি তুলে নেয়।
যান্ত্রিক ঘর্ষণ টেনশন নিয়ন্ত্রণ, আকার ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।

4.2 Φ630/6 প্রধান স্ট্র্যান্ডিং বডিঃ

পে-অফ রোল স্পেসিফিকেশনঃ PND630
সর্বাধিক গতিঃ 600r/min
স্ট্র্যান্ডিং পিচঃ 62-276mm
শেষ শ্যাফ্টটি স্প্রিং-টাইপ ক্ল্যাম্পিং কাঠামো, এবং স্পুলটি বায়ুসংক্রান্তভাবে মুক্তি পায়।
যান্ত্রিক ঘর্ষণ চাপ নিয়ন্ত্রণ।
সিলিন্ডারটি উভয় প্রান্তে বড় বিয়ারিং দ্বারা সমর্থিত, এবং মাঝখানে বড় আকারের বিয়ারিং দ্বারা সমর্থিত। পুরো মেশিনটি কম শব্দ এবং দীর্ঘ পরিষেবা জীবন সহ মসৃণভাবে চলে।
সিলিন্ডারে একটি নিউম্যাটিক ব্রেক রয়েছে, এবং ব্রেকিং নির্ভরযোগ্য।
সিঙ্ক লাইনে একটি সংযোগ বিচ্ছিন্নতা সনাক্তকরণ ডিভাইস সরবরাহ করা হয়।
প্রতিরক্ষামূলক কভার একটি স্লাইডিং দরজা কাঠামো গ্রহণ করে।
স্ট্র্যান্ডগুলোতে একটি একক ওয়্যার প্রিফর্মিং ডিভাইস রয়েছে।
প্রধান স্ট্র্যান্ডিং বডিটি নীচের প্লেটে সম্পূর্ণরূপে ইনস্টল করা হয় এবং সরঞ্জামটি ইনস্টল করা সহজ।

4.৩ মিটার কাউন্টার:

মিটার চাকার পরিধি 500 মিমি
সর্বোচ্চ মিটার দৈর্ঘ্য 9999.9 মিটার
সঠিকতার ত্রুটি ≤3‰
এটি ডাবল হুইল কাঠামো গ্রহণ করে এবং অনুভূমিকভাবে ইনস্টল করা হয়; প্রেসিং হুইলে একটি বাফার স্প্রিং রয়েছে এবং ইনপুট এবং আউটপুট এ তারের রোলার রয়েছে।

4.4 Φ1500 ডাবল ট্র্যাকিং ডিভাইসঃ

ট্র্যাকশন হুইল ব্যাসার্ধঃ Φ1500 মিমি
বিভাজক চাকা ব্যাসার্ধঃ Φ1300 মিমি
ট্র্যাকশন লাইন গতিঃ 31-138m/min
ট্র্যাকশন গিয়ার গতিঃ ৩৬ ধাপ

4.5 Φ2000 ট্যাক আপ মেশিন:

গ্রাস রোল স্পেসিফিকেশনঃ PN1000-PN2000
সর্বাধিক লোডঃ ৮ টন
সর্বাধিক গ্রহণের গতিঃ ১৫০ মিটার/মিনিট
মোটরঃ 6kg.m
ক্যাবলের সর্বাধিক ব্যাসার্ধঃ Φ20mm
গ্রহণকারীটি টর্ক মোটর গ্রহণ করে, যা অপারেশনে নির্ভরযোগ্য এবং অপারেশন এবং রক্ষণাবেক্ষণে সহজ এবং সুবিধাজনক।
কাঠামোটি শেষ শ্যাফ্টের ধরণের বৈদ্যুতিক clamping বা loosening spool, বৈদ্যুতিক উত্তোলন spool।
লিড স্ক্রু ক্যাবল গ্রহণ, গ্রহণের গতি ট্র্যাক করতে পারেন, এবং ব্যবস্থা দূরত্ব steplessly সামঞ্জস্য করা যেতে পারে।

4.6 যান্ত্রিক ট্রান্সমিশন সিস্টেমঃ

প্রধান ড্রাইভ মোটর শক্তিঃ 45KW (AC)
যান্ত্রিক ট্রান্সমিশন সিস্টেমে প্রধান মোটর, প্রধান হ্রাসকারী, ট্রান্সমিশন শ্যাফ্ট, কাপলিং ইত্যাদি অন্তর্ভুক্ত রয়েছে।

4.৭ বৈদ্যুতিক ও ইলেকট্রনিক কন্ট্রোল সিস্টেমঃ

এই মেশিনের পাওয়ার সাপ্লাই তিন-ফেজ পাঁচ-ক্যার সিস্টেম, 380V (± 10%), 50HZ।
মেশিনের প্রধান মেশিনটি এসি মোটর এবং ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ গ্রহণ করে; গ্রহণকারী টর্ক মোটর গ্রহণ করে, যা মসৃণভাবে শুরু এবং বন্ধ করতে পারে,এবং অপারেশন এবং রক্ষণাবেক্ষণ সহজ এবং সুবিধাজনকপুরো মেশিনটি সিমেন্স প্রোগ্রামযোগ্য নিয়ামক দ্বারা নিয়ন্ত্রিত হয়।

4.8 বায়ু উৎসের প্রয়োজনীয়তাঃ

বায়ু চাপঃ 0.6Mpa
বায়ু ভলিউমঃ ১.০ মিটার/মিনিট
সংকুচিত বাতাস শুকনো, অমেধ্য এবং ধুলো মুক্ত হওয়া উচিত।

5. FAQ:

প্রিয় গ্রাহকগণ, স্ট্র্যান্ডিং মেশিনের জন্য বিভিন্ন মডেল রয়েছে। সুইটবে মডেলটি সুপারিশ করার জন্য, আমরা কিছু তথ্য জানতে চাইঃ

1. খালি তারের ব্যাসার্ধ

2.নরম তার বা কঠিন তার

3. বাঁকা হবে তারের পরিমাণ

4. টার্ন পরে এলাকা.

শুভকামনা।

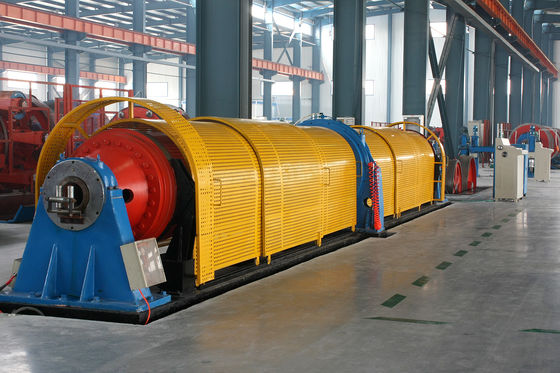

6. রেফারেন্সের ছবি
