ক্যাডল টাইপ কপার অ্যালুমিনিয়াম বৈদ্যুতিক তারের তারের তৈরি করা স্ট্র্যান্ডিং মেশিন স্থাপন

1সাধারণ বর্ণনা:

এই মেশিনটি বিশেষভাবে তিন-কোর, চার-কোর এবং পাঁচ-কোর বিচ্ছিন্ন পাওয়ার ক্যাবলগুলিকে বাঁকানোর জন্য ডিজাইন করা হয়েছে যার কোর ক্রস-সেকশন 25-300mm2 350KV এর নীচে।বাঁকা কোর ক্রস-বিভাগ গোলাকার হতে পারে, এছাড়াও ফ্যান আকৃতির হতে পারে, বৈদ্যুতিক ইন-লাইন স্টপ প্রাক টর্ক, শেষ শ্যাফ্ট clamping বা loosening spool।

2টেকনিক্যাল প্যারামিটারঃ

3প্রধান বৈদ্যুতিক উপাদান

4.বিস্তারিত বর্ণনাঃ

4.1 Φ1600/1+1+3 প্রধান স্ট্র্যান্ডিং বডিঃ

Φ1600 তারের স্পুল ফ্রেমের প্রথম অংশটি কপলিংয়ের মাধ্যমে তারের স্পুল ফ্রেমের দ্বিতীয় অংশের সাথে সংযুক্ত করা হয় এবং ব্যাক-ট্রিভিং,ওয়্যার রিল ফ্রেমের নন-রিটার্ন-ট্রাইভিং এবং প্রাক-ট্রাইভিং অপারেশনটি পিন শ্যাফ্টটি বিচ্ছিন্ন বা সন্নিবেশ করে উপলব্ধি করা যেতে পারে.
Φ1600 তারের স্পুলের দ্বিতীয় অংশটি প্রথম তারের স্পুল থেকে মুক্তিপ্রাপ্ত কোর তারের মাধ্যমে যেতে একটি ঘুরিয়ে দেওয়ার কব্জি দিয়ে সজ্জিত।তারের spool ফ্রেম এবং নম ফ্রেম ফ্ল্যাঞ্জ দ্বারা প্রধান হ্রাসকারী প্রধান খাদ সঙ্গে সংযুক্ত করা হয়প্রথম অনুচ্ছেদের মতো, স্পুল ফ্রেমটি স্পুল ফ্রেমের ব্যাক-টুইস্ট, নন-ব্যাক-টুইস্ট এবং প্রাক-টুইস্ট অপারেশন উপলব্ধি করতে পিন শ্যাফ্টটি বিচ্ছিন্ন বা ইনস্টল করতেও ব্যবহৃত হয়।
Φ1600 তিন-ডিস্ক উইঞ্চ খাঁচা তৃতীয় বিভাগটি সংযোগের মাধ্যমে প্রধান ট্রান্সমিশন গিয়ারবক্স প্রধান শ্যাফ্টের সাথে সংযুক্ত করা হয়। গিয়ারগুলি উইঞ্চ খাঁচাটির উইঞ্চের পিছনে ইনস্টল করা হয়,এবং ডিফারেনশিয়াল ট্রান্সমিশন মোড ব্যাক-টর্ক বা নন-ব্যাক-টর্ক চাহিদা মেটাতে গৃহীত হয়.

4.২ ট্যাপিং ডিভাইসঃ

টেপ হেডের ধরনঃ সাধারণ ধরন
টেপ রোলের সংখ্যাঃ ২টি রোল
স্পুলের আকারঃ Φ400 মিমি
টেপ প্রস্থঃ ১৫-৬০ মিমি
ট্যাপিং হেডের ঘূর্ণন গতিঃ 170-380r/min
ট্যাপিং পিচঃ 12-200 মিমি
টেপ উপাদান নন-মেটালিক টেপ যেমন অ বোনা কাপড়, পলিস্টার টেপ ইত্যাদি
ট্যাপিং হেডের 6-স্তরের গতি পরিবর্তন রয়েছে এবং বাম এবং ডান ঘূর্ণন এবং নিরপেক্ষতার ফাংশন রয়েছে।
বেল্ট টেনশন যান্ত্রিক ঘর্ষণ দ্বারা নিয়ন্ত্রিত হয়, এবং সামঞ্জস্য করা যেতে পারে।

4.3 Φ800 ইস্পাত স্ট্র্যাপ বোরিং ডিভাইসঃ

বর্মযুক্ত ক্যাবল কোর সর্বোচ্চ বাইরের ব্যাসার্ধঃ Φ120mm
বর্মযুক্ত মাথার ধরন: অর্ধেক কাটা
টেপ রোলের সংখ্যাঃ ২টি রোল
রিলের আকারঃ Φ800 মিমি
টেপ প্রস্থঃ ১৫-৬০ মিমি
বর্মার হেড স্পিডঃ 149-343r/min
রক্ষণাবেক্ষণের দূরত্ব: ১৪-২৩০ মিমি
রক্ষাকবচ উপাদানঃ স্টিলের টেপ
বর্মযুক্ত মাথাটি ৬ গতির গতি পরিবর্তন করে এবং বাম এবং ডানদিকে ঘোরানো এবং নিরপেক্ষ ফাংশন রয়েছে।
ইস্পাত স্ট্র্যাপ টেনশন যান্ত্রিক ঘর্ষণ নিয়ন্ত্রণ, এবং নিয়ন্ত্রিত হতে পারে।

4.৩ মিটার কাউন্টার:

মিটার চাকার পরিধি 500 মিমি
সর্বোচ্চ মিটার দৈর্ঘ্য 9999.9 মিটার
সঠিকতার ত্রুটি ≤3‰
এটি ডাবল হুইল কাঠামো গ্রহণ করে এবং অনুভূমিকভাবে ইনস্টল করা হয়; প্রেসিং হুইলে একটি বাফার স্প্রিং রয়েছে এবং ইনপুট এবং আউটপুট এ তারের রোলার রয়েছে।

4.4 Φ2000 এক চাকার ট্র্যাকিং ডিভাইসঃ

ট্র্যাকশন প্রকারঃ একক চাকা ট্র্যাকশন, কলার রিং push wire
ট্র্যাকশন হুইল ব্যাসার্ধঃ Φ2500 মিমি
ট্র্যাকশন লাইন গতিঃ 4.7-34.2m/min
ট্রাকশন গিয়ার গতিঃ ২৭ ধাপ

4.5 Φ2500 ট্যাক আপ মেশিন:

শোষণ রোল স্পেসিফিকেশনঃ PN1600-PN3150
সর্বাধিক লোডঃ 15T
সর্বাধিক গ্রহণের গতিঃ ৪০ মিটার/মিনিট
মোটরঃ 10kg.m
ক্যাবলের সর্বাধিক ব্যাসার্ধঃ Φ120mm
তারের গ্রহণকারী টর্ক মোটর গ্রহণ করে, যা অপারেশনে নির্ভরযোগ্য এবং অপারেশন এবং রক্ষণাবেক্ষণে সহজ এবং সুবিধাজনক।
কাঠামোটি শেষ শ্যাফ্টের ধরণের বৈদ্যুতিক clamping বা loosening spool, বৈদ্যুতিক উত্তোলন spool।
লিড স্ক্রু ক্যাবল গ্রহণ করে, ক্যাবলটি গ্রহণের গতি ট্র্যাক করতে পারে এবং ক্যাবলের পিচটি ধাপে ধাপে সামঞ্জস্য করা যায়।

4.6 যান্ত্রিক ট্রান্সমিশন সিস্টেমঃ

প্রধান ড্রাইভ মোটর শক্তিঃ 45KW (AC)
যান্ত্রিক ট্রান্সমিশন সিস্টেমে প্রধান মোটর, প্রধান হ্রাসকারী, ট্রান্সমিশন শ্যাফ্ট, কাপলিং ইত্যাদি অন্তর্ভুক্ত রয়েছে।

4.৭ বৈদ্যুতিক ও ইলেকট্রনিক কন্ট্রোল সিস্টেমঃ

এই মেশিনের পাওয়ার সাপ্লাই তিন-ফেজ পাঁচ-ক্যার সিস্টেম, 380V (± 10%), 50HZ।
মেশিনের প্রধান মেশিনটি এসি মোটর এবং ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ গ্রহণ করে; গ্রহণকারী টর্ক মোটর গ্রহণ করে, যা মসৃণভাবে শুরু এবং বন্ধ করতে পারে,এবং অপারেশন এবং রক্ষণাবেক্ষণ সহজ এবং সুবিধাজনকপুরো মেশিনটি সিমেন্স প্রোগ্রামযোগ্য নিয়ামক দ্বারা নিয়ন্ত্রিত হয়।

4.8 বায়ু উৎসের প্রয়োজনীয়তাঃ

বায়ু চাপঃ 0.6Mpa
বায়ু ভলিউমঃ ১.০ মিটার/মিনিট
সংকুচিত বাতাস শুকনো, অমেধ্য এবং ধুলো মুক্ত হওয়া উচিত।

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ

প্রিয় গ্রাহকগণ, স্ট্র্যান্ডিং মেশিনের জন্য বিভিন্ন মডেল রয়েছে। সুইটবে মডেলটি সুপারিশ করার জন্য, আমরা কিছু তথ্য জানতে চাইঃ

1. খালি তারের ব্যাসার্ধ

2.নরম তার বা কঠিন তার

3. বাঁকা হবে তারের পরিমাণ

4. টার্ন পরে এলাকা.

শুভকামনা।

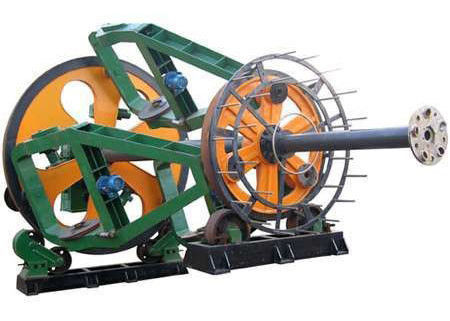

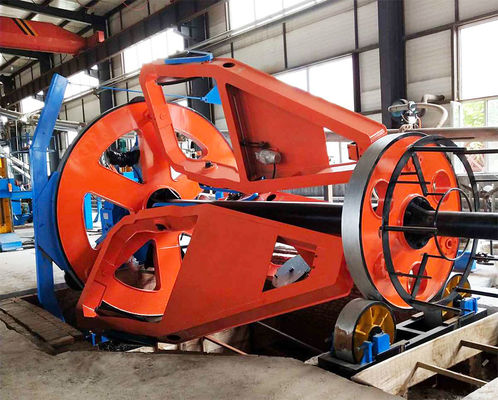

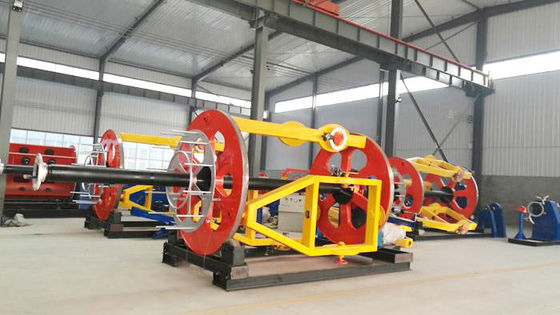

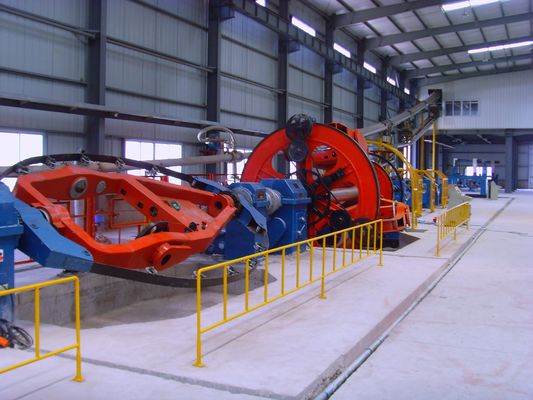

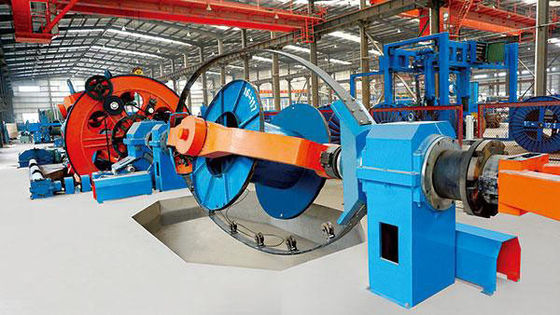

5. রেফারেন্সের ছবি
