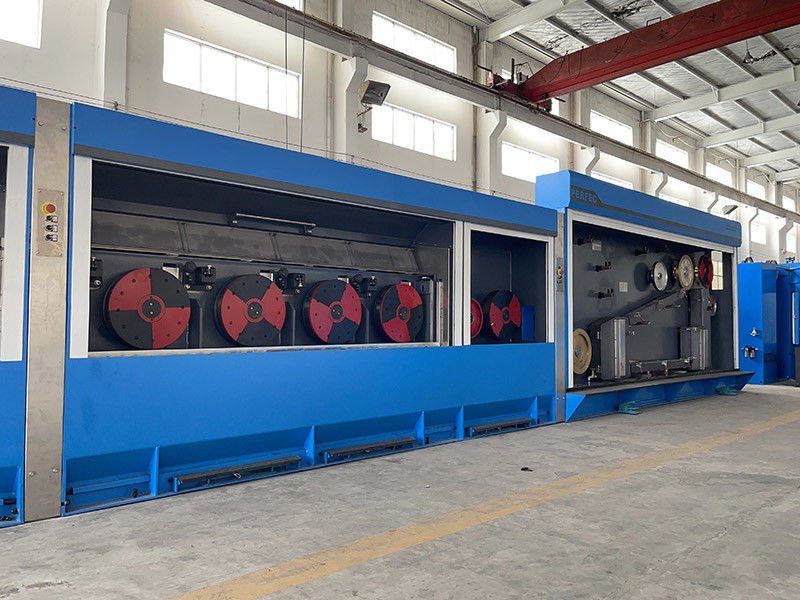

তামার রড ভাঙ্গন অঙ্কন মেশিন

1সাধারণ বর্ণনা:

তামার রড ভাঙ্গন মেশিনটি তার এবং তারের উত্পাদন শিল্পে ব্যবহৃত একটি বিশেষায়িত সরঞ্জাম।এর প্রাথমিক ফাংশন ছোট ব্যাসাকার তারের উত্পাদন করার জন্য তামা রড বা অন্যান্য ধাতু রড ব্যাসার্ধ কমাতে হয়এই প্রক্রিয়াকে ওয়্যার ড্রয়িং বা ওয়্যার ড্রয়িং ব্রেকডাউন বলা হয়।

এখানে একটি তামার রড ভাঙ্গন মেশিন সাধারণত কিভাবে কাজ করে একটি ভাঙ্গন আছেঃ
খাওয়ানোঃ সাধারণত কাস্টিং বা এক্সট্রুশন মত প্রক্রিয়া দ্বারা উত্পাদিত তামার রডগুলি মেশিনে খাওয়ানো হয়। এই রডগুলি প্রায়শই কয়েল বা সোজা দৈর্ঘ্যের আকারে থাকে।

অঙ্কন ডাইসঃ রডগুলি অঙ্কন ডাইসের একটি সিরিজের মধ্য দিয়ে যায়, যা সাধারণত টংস্টেন কার্বাইড বা হীরা দিয়ে তৈরি হয়। এই ডাইগুলির ক্রমবর্ধমান ছোট ব্যাসার্ধ রয়েছে,আর যখন তাদের মধ ্ যে দিয়ে প ্ রসারিত হবে প ্ রস ্ তর ।এই ব্যাসার্ধের হ্রাস একটি ক্যাপস্টান বা অনুরূপ প্রক্রিয়া দ্বারা প্রয়োগ করা টান শক্তি দ্বারা অর্জন করা হয়।

ঠান্ডা এবং তৈলাক্তকরণঃ টানা প্রক্রিয়া চলাকালীন ঘর্ষণ এবং তাপ উত্পন্ন হ্রাস করার জন্য, রডগুলি শীতল এবং তৈলাক্ত করা যেতে পারে। শীতল জল বা বায়ু শীতল সিস্টেমের মাধ্যমে অর্জন করা যেতে পারে,যখন তৈলাক্তকরণ মেরে উপর পরিধান কমাতে সাহায্য করে এবং টানা তারের মান উন্নত.
একাধিক পাসঃ তারের পছন্দসই চূড়ান্ত ব্যাসার্ধের উপর নির্ভর করে, প্রক্রিয়াটি বিভিন্ন সেট অঙ্কন ডাইসের মাধ্যমে একাধিক পাস জড়িত হতে পারে, প্রতিটি সামান্য ছোট ব্যাসার্ধের সাথে।এই তারের ব্যাসার্ধ উপর সঠিক নিয়ন্ত্রণ করতে পারবেন এবং অভিন্নতা নিশ্চিত.

চূড়ান্ত পণ্যঃ ফলাফলটি পছন্দসই ব্যাসের একটি তামার তার। এই তারটি প্রয়োজন হলে আরও প্রক্রিয়াজাত করা যেতে পারে, যেমন চাপ হ্রাস করার জন্য annealing,অথবা এটি সঞ্চয় এবং বিতরণের জন্য রোলগুলিতে ঘূর্ণিত হতে পারে.

তামার রড বিভাজন মেশিনগুলি বৈদ্যুতিক অ্যাপ্লিকেশন, টেলিযোগাযোগ, নির্মাণ,এবং অনেক অন্যান্য শিল্প যেখানে পরিবাহী তারের প্রয়োজন হয়এই মেশিনগুলির দক্ষতা এবং নির্ভুলতা চূড়ান্ত তারের পণ্যগুলির গুণমান এবং নির্ভরযোগ্যতা নির্ধারণে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।

2টেকনিক্যাল প্যারামিটারঃ

















3সংক্ষিপ্ত ভূমিকা:
3.১ পেমেন্ট স্ট্যান্ডঃ
প্রকারঃ ক্যান্টিলিভার প্রকার
পে-অফ স্ট্যান্ডটি কলাম, ক্যান্টিলিভার এবং স্টিয়ারিং রোলারের সমন্বয়ে গঠিত।
কলামের উচ্চতা ৫০০০ মিমি। দুটি অ্যালুমিনিয়াম রিল ধারাবাহিক ফলন অর্জন করতে পারে।
3.২ প্রধান অঙ্কন যন্ত্র:
প্রকারঃ স্লিপ টাইপ। একই ব্যাসের অঙ্কন ব্লক সহ 13-ডাই তামা তারের অঙ্কন মেশিন
মেশিনটি ঠান্ডা করার জন্য এবং ড্রাইং এমলশন, গিয়ারবক্স, তৈলাক্তকরণ সিস্টেম, ধ্রুবক গতির চাকা, প্রধান মোটর এবং ধ্রুবক গতির চাকা জন্য মোটর গঠিত।
চারটি ক্লিপ-এন্ড-রান সুইচগুলি ক্লিপ-এন্ড-রান অপারেশনের মাধ্যমে ডাই স্ট্রিংয়ের জন্য। ড্রাইং ব্লক এবং ড্রাইং ডাই হোল্ডারগুলি গিয়ারবক্সের দেহ থেকে একই দূরত্ব প্রসারিত করতে বাধা দেয়।

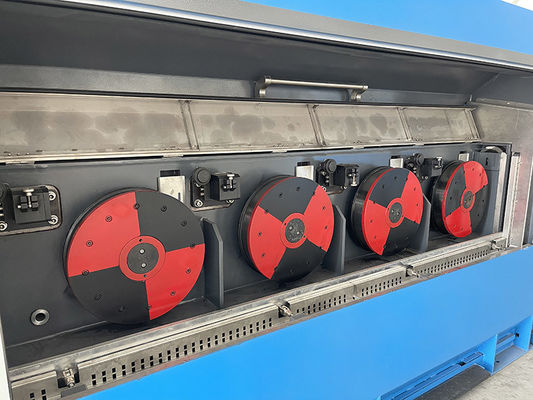

অঙ্কন ব্লকগুলি স্টিলের চাকাগুলি গ্রহণ করে। এর ব্যবহারের জীবন বাড়ানোর জন্য এর পৃষ্ঠটি টংস্টেন কার্বাইড দ্বারা আচ্ছাদিত।

3.৩ অ্যাককুলেটর:
সঞ্চয় ক্ষমতাঃ ৭ মিটার
সর্বাধিক টেনশনঃ 138N
টেনশন বায়ু সিলিন্ডার চাপ দ্বারা নিয়ন্ত্রিত হয়।

3.4 অ্যানিলিং ডিভাইসঃ
প্রকারঃ অনুভূমিক ডিসি অ্যানিলিং, স্বয়ংক্রিয়ভাবে গতি ট্র্যাকিং
অ্যানিলিং ইনলেট তারের ব্যাসঃ Φ1.2mm-Φ3.5mm
সর্বাধিক রৈখিক রাইনিং গতিঃ 25m/s

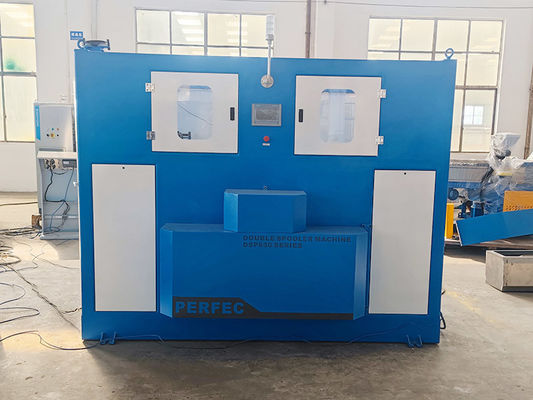

3.5 Φ500-Φ630 ডাবল-স্পুল শোষণঃ
স্পুলের আকারঃ PND500 ~ PND630
সর্বোচ্চ গতিঃ ২৫ মিটার/সেকেন্ড
মোটরঃ 22KW (দুই, এসি)

3.6 রোলিং মেশিন (মৃদু এবং শক্ত তারের জন্য ব্যবহার করা যেতে পারে)
প্রযোজ্য তারের ব্যাসঃ Φ1.5mm-Φ3.5mm
গতিঃ ২০ মিটার/সেকেন্ড
কয়েল ব্যাসার্ধঃ Φ800mm
লোডিংঃ ১৪০০ কেজি
মোটর শক্তিঃ 15KW (AC)
কয়েল কার্সের আকারঃ Φ600*Φ110*1300mm।

4. FAQ:
প্রিয় গ্রাহকগণ, কপার রড ব্রেকডাউন মেশিনের জন্য বিভিন্ন মডেল রয়েছে। সুইটবে মডেলগুলি সুপারিশ করার জন্য, আমরা কিছু তথ্য জানতে চাইঃ
1ইনলেট এবং আউটলেট তারের ব্যাসার্ধ
2অনলাইনে রিলিয়ার দরকার কিনা।
3. গ্রহণ পদ্ধতিঃ স্পুল bobbin বা coiler?
4. স্পুল স্পিন / তারের বাস্কেট এর মাত্রা অঙ্কন

শুভকামনা।
