কপার রড ব্রেকডাউন অ্যানিলিং প্রোডাকশন লাইন দিয়ে

1সাধারণ বর্ণনা:

তামার রড বিভাজন মেশিনটি তার এবং তারের উত্পাদন শিল্পে ব্যবহৃত একটি সরঞ্জাম।এর প্রাথমিক ফাংশন ছোট ব্যাসের তারের উত্পাদন করার জন্য তামা রড বা অন্যান্য ধাতু রড ব্যাস কমাতে হয়এই প্রক্রিয়াকে ওয়্যার ড্রয়িং বা ওয়্যার ড্রয়িং ব্রেকডাউন বলা হয়।

সাধারণত এই প্রক্রিয়াটি এভাবেই কাজ করে:

খাওয়ানোঃ তামার রডগুলি মেশিনে খাওয়ানো হয়। এই রডগুলি সাধারণত একটি আপস্ট্রিম উত্পাদন প্রক্রিয়া থেকে আসে যেখানে তারা ঢালাই বা এক্সট্রুড করা হয়।

অঙ্কন ডাইসঃ রডগুলি অঙ্কন ডাইসের একটি সিরিজের মধ্য দিয়ে যায়, যা মূলত ক্রমবর্ধমান ছোট ব্যাসের গর্ত সহ কঠোর ইস্পাত প্লেট। যেমন রডগুলি এই ডাইগুলির মধ্য দিয়ে টানা হয়,তারা লম্বা এবং ব্যাসার্ধ হ্রাস.

ঠান্ডা এবং তৈলাক্তকরণঃ টানা প্রক্রিয়া চলাকালীন রডগুলি শীতল এবং তৈলাক্ত করা যেতে পারে যাতে ঘর্ষণ এবং তাপ হ্রাস পায়, যা উৎপাদিত তারের গুণমানকে প্রভাবিত করতে পারে।

চূড়ান্ত পণ্যঃ ফলাফলটি পছন্দসই ব্যাসের একটি তার। এই তারটি তারপরে আরও প্রক্রিয়াজাত করা যেতে পারে, যেমন গরম করা (উত্তেজনা হ্রাস করার জন্য উত্তাপ এবং শীতলকরণ),অথবা এটি সঞ্চয় এবং বিতরণের জন্য রোলগুলিতে ঘূর্ণিত হতে পারে.

তামার রড বিভাজন মেশিনগুলি বৈদ্যুতিক অ্যাপ্লিকেশন, টেলিযোগাযোগ, নির্মাণ,এবং অনেক অন্যান্য শিল্প যেখানে পরিবাহী তারের প্রয়োজন হয়তারের আঁকার প্রক্রিয়াটির গুণমান এবং নির্ভুলতা সরাসরি চূড়ান্ত পণ্যের কর্মক্ষমতা এবং নির্ভরযোগ্যতাকে প্রভাবিত করে।

2টেকনিক্যাল প্যারামিটারঃ

















3সংক্ষিপ্ত ভূমিকা:
3.১ পেমেন্ট স্ট্যান্ডঃ
প্রকারঃ ক্যান্টিলিভার প্রকার
পে-অফ স্ট্যান্ডটি কলাম, ক্যান্টিলিভার এবং স্টিয়ারিং রোলারের সমন্বয়ে গঠিত।
কলামের উচ্চতা ৫০০০ মিমি। দুটি অ্যালুমিনিয়াম রিল ধারাবাহিক ফলন অর্জন করতে পারে।

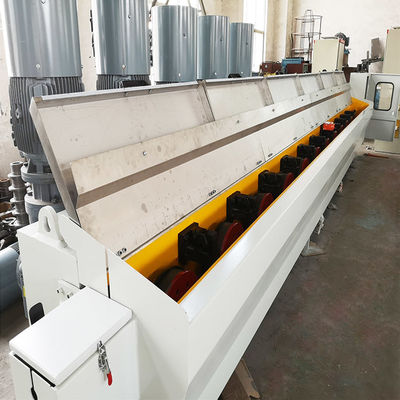

3.২ প্রধান অঙ্কন যন্ত্র:
প্রকারঃ স্লিপ টাইপ। একই ব্যাসের অঙ্কন ব্লক সহ 13-ডাই তামা তারের অঙ্কন মেশিন
মেশিনটি ঠান্ডা করার জন্য এবং ড্রাইং এমলশন, গিয়ারবক্স, তৈলাক্তকরণ সিস্টেম, ধ্রুবক গতির চাকা, প্রধান মোটর এবং ধ্রুবক গতির চাকা জন্য মোটর গঠিত।
চারটি ক্লিপ-এন্ড-রান সুইচগুলি ক্লিপ-এন্ড-রান অপারেশনের মাধ্যমে ডায়ের স্ট্রিংয়ের জন্য। ড্রাইং ব্লক এবং ড্রাইং ডায়ার হোল্ডারগুলি গিয়ারবক্সের দেহ থেকে একই দূরত্ব প্রসারিত করতে বাধা দেয়।

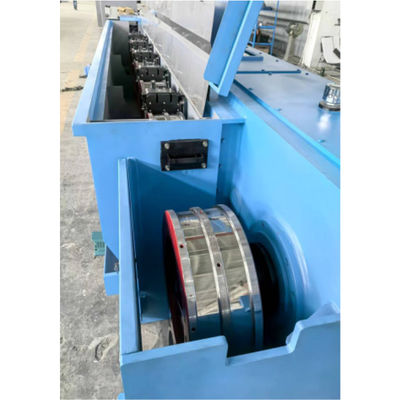

অঙ্কন ব্লকগুলি স্টিলের চাকাগুলি গ্রহণ করে। এর ব্যবহারের জীবন বাড়ানোর জন্য এর পৃষ্ঠটি টংস্টেন কার্বাইড দ্বারা আচ্ছাদিত।

3.৩ অ্যাককুলেটর:
সঞ্চয় ক্ষমতাঃ ৭ মিটার
সর্বাধিক টেনশনঃ 138N
টেনশন বায়ু সিলিন্ডার চাপ দ্বারা নিয়ন্ত্রিত হয়।

3.4 অ্যানিলিং ডিভাইসঃ
প্রকারঃ অনুভূমিক ডিসি অ্যানিলিং, স্বয়ংক্রিয়ভাবে গতি ট্র্যাকিং
অ্যানিলিং ইনলেট তারের ব্যাসঃ Φ1.2mm-Φ3.5mm
সর্বাধিক রৈখিক রাইনিং গতিঃ 25m/s

3.5 Φ500-Φ630 ডাবল-স্পুল শোষণঃ
স্পুলের আকারঃ PND500 ~ PND630
সর্বোচ্চ গতিঃ ২৫ মিটার/সেকেন্ড
মোটরঃ 22KW (দুই, এসি)

3.6 রোলিং মেশিন (মৃদু এবং শক্ত তারের জন্য ব্যবহার করা যেতে পারে)
প্রযোজ্য তারের ব্যাসঃ Φ1.5mm-Φ3.5mm
গতিঃ ২০ মিটার/সেকেন্ড
কয়েল ব্যাসার্ধঃ Φ800mm
লোডিংঃ ১৪০০ কেজি
মোটর শক্তিঃ 15KW (AC)
কয়েল কার্সের আকারঃ Φ600*Φ110*1300mm।

4. FAQ:
প্রিয় গ্রাহকগণ, কপার রড ব্রেকডাউন মেশিনের জন্য বিভিন্ন মডেল রয়েছে। সুইটবে মডেলগুলি সুপারিশ করার জন্য, আমরা কিছু তথ্য জানতে চাইঃ
1ইনলেট এবং আউটলেট তারের ব্যাসার্ধ
2অনলাইনে রিলিয়ার দরকার কিনা।
3. গ্রহণ পদ্ধতিঃ স্পুল bobbin বা coiler?
4. স্পুল স্পিন / তারের বাস্কেট এর মাত্রা অঙ্কন

শুভকামনা।
