রাইড ফ্রেম ক্যাবল ওয়্যার স্ট্র্যান্ডার রাইড স্ট্র্যান্ডিং মেশিন তামা বা অ্যালুমিনিয়াম ক্যাবল স্ট্র্যান্ডিং জন্য

1সাধারণ বর্ণনা:
এই মেশিনটি মূলত খালি তামার তার, খালি অ্যালুমিনিয়াম তার, ইস্পাত-কোরযুক্ত অ্যালুমিনিয়াম স্ট্র্যান্ডড তার, বৃত্তাকার এবং ফ্যান-আকৃতির কন্ডাক্টর ইত্যাদি বাঁকানোর জন্য ব্যবহৃত হয়।

2টেকনিক্যাল প্যারামিটারঃ















3প্রধান বৈদ্যুতিক উপাদান









4.বিস্তারিত বর্ণনাঃ
4.1 ΦΦ630 কেন্দ্রীয় তারের পে-অফঃ

পে-অফ রোল স্পেসিফিকেশনঃ PND630
শেষ শ্যাফ্টের ধরনটি ম্যানুয়ালি স্পুলটি ক্ল্যাম্প করে বা খুলে দেয় এবং ম্যানুয়াল স্ক্রুটি স্পুলটি তুলে নেয়।
যান্ত্রিক ঘর্ষণ টেনশন নিয়ন্ত্রণ, আকার ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।

4.২ ৬বি, ১২বি, ১৮বি স্ট্র্যান্ডিং বডি:

পে-অফ রোল স্পেসিফিকেশনঃ PND630
স্পিডঃ ৬বি/১২বিঃ ৭০-১৬৬আরপিএম

18B: 62-146rpm

স্ট্র্যান্ডিং পিচঃ 6B/12B: 87-843mm

18B: 99-952 মিমি

ঘূর্ণন গতি রূপান্তর পর্যায়ে সংখ্যা 6 পর্যায়ে হয়
ফ্রেম কাঠামো 4 সমান অংশ
যান্ত্রিক ঘর্ষণ টেনশন নিয়ন্ত্রণ করে, এবং টেনশন সমন্বয় সুবিধাজনক।
শ্যাফটহীন বায়ুসংক্রান্ত clamping এবং loosening spool, যান্ত্রিক স্বয়ংক্রিয় লকিং এবং বীমা, সহজ অপারেট, দ্রুত এবং নিরাপদ।
ক্যাবল ভেঙে গেলে স্বয়ংক্রিয়ভাবে থামবে।


4.৩ মিটার কাউন্টার:
মিটার চাকার পরিধি 500 মিমি
সর্বোচ্চ মিটার দৈর্ঘ্য 9999.9 মিটার
সঠিকতার ত্রুটি ≤3‰
এটি ডাবল হুইল কাঠামো গ্রহণ করে এবং অনুভূমিকভাবে ইনস্টল করা হয়; প্রেসিং হুইলে একটি বাফার স্প্রিং রয়েছে এবং ইনপুট এবং আউটপুট এ তারের রোলার রয়েছে।

4.4 Φ2000 ডাবল ট্র্যাকশন ডিভাইসঃ

ট্র্যাকিং পদ্ধতিঃ ডাবল গ্রুভ হুইল, ডাবল সক্রিয় ট্র্যাকিং।
ট্রাকশন হুইল ব্যাসার্ধঃ Φ2000 মিমি
ট্র্যাকশন লাইন গতিঃ 14.5-59m / min
ট্র্যাকশন গিয়ার গতিঃ ৩৬ ধাপ


4.5 Φ2500 ট্যাক আপ মেশিন:

গ্রাস রোল স্পেসিফিকেশনঃ PN1250-PN2500
সর্বাধিক লোডঃ 12T
মোটরঃ 8kg.m
ক্যাবলের সর্বাধিক ব্যাসার্ধঃ Φ50mm
গ্রহণকারীটি টর্ক মোটর গ্রহণ করে, যা অপারেশনে নির্ভরযোগ্য এবং অপারেশন এবং রক্ষণাবেক্ষণে সহজ এবং সুবিধাজনক।
কাঠামোটি শেষ শ্যাফ্টের ধরণের বৈদ্যুতিক clamping বা loosening spool, বৈদ্যুতিক উত্তোলন spool।
লিড স্ক্রু ক্যাবল গ্রহণ, গ্রহণের গতি ট্র্যাক করতে পারেন, এবং ব্যবস্থা দূরত্ব steplessly সামঞ্জস্য করা যেতে পারে।

4.6 যান্ত্রিক ট্রান্সমিশন সিস্টেমঃ

প্রধান ড্রাইভ মোটর শক্তিঃ 110KW (AC)
যান্ত্রিক ট্রান্সমিশন সিস্টেমে প্রধান মোটর, প্রধান হ্রাসকারী, ট্রান্সমিশন গ্রাউন্ড শ্যাফ্ট ইত্যাদি অন্তর্ভুক্ত রয়েছে।

4.৭ বৈদ্যুতিক ও ইলেকট্রনিক কন্ট্রোল সিস্টেমঃ

এই মেশিনের পাওয়ার সাপ্লাই তিন-ফেজ পাঁচ-ক্যার সিস্টেম, 380V (± 10%), 50HZ।
মেশিনের প্রধান মেশিনটি এসি মোটর এবং ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ গ্রহণ করে; গ্রহণকারী টর্ক মোটর গ্রহণ করে, যা মসৃণভাবে শুরু এবং বন্ধ করতে পারে,এবং অপারেশন এবং রক্ষণাবেক্ষণ সহজ এবং সুবিধাজনকপুরো মেশিনটি সিমেন্স প্রোগ্রামযোগ্য নিয়ামক দ্বারা নিয়ন্ত্রিত হয়।


4.8 বায়ু উৎসের প্রয়োজনীয়তাঃ
বায়ু চাপঃ 0.6Mpa
বায়ু ভলিউমঃ ১.০ মিটার/মিনিট
সংকুচিত বাতাস শুকনো, অমেধ্য এবং ধুলো মুক্ত হওয়া উচিত।

5. FAQ:
প্রিয় গ্রাহকগণ, স্ট্র্যান্ডিং মেশিনের জন্য বিভিন্ন মডেল রয়েছে। সুইটবে মডেলটি সুপারিশ করার জন্য, আমরা কিছু তথ্য জানতে চাইঃ
1. খালি তারের ব্যাসার্ধ
2.নরম তার বা কঠিন তার
3. বাঁকা হবে তারের পরিমাণ
4. টার্ন পরে এলাকা.

শুভকামনা।

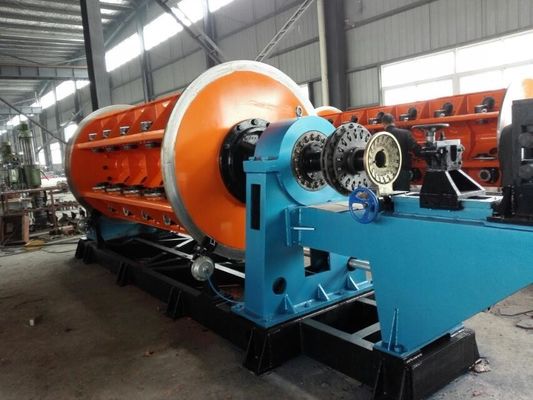

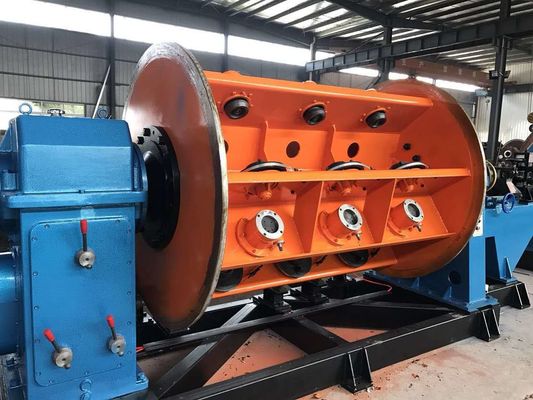

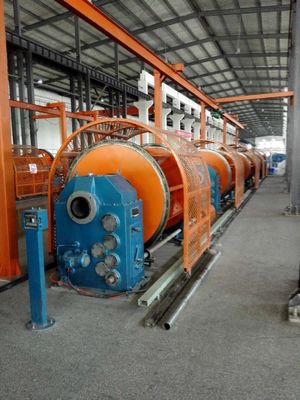

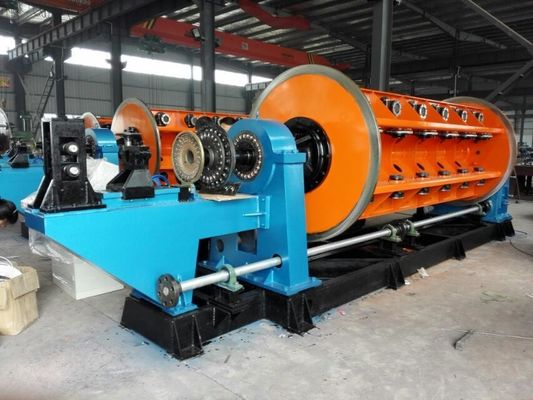

6. রেফারেন্সের ছবি
