উচ্চ মানের Twisting Planetary Cage Cable Stranding Machine তার এবং তারের স্ট্র্যান্ডিং মেশিন

1সাধারণ বর্ণনা:
এই মেশিনটি মূলত খালি তামা তার, খালি অ্যালুমিনিয়াম তার ইত্যাদি বাঁধতে ব্যবহৃত হয়।

2টেকনিক্যাল প্যারামিটারঃ















3প্রধান বৈদ্যুতিক উপাদান









4.বিস্তারিত বর্ণনাঃ
4.1 Φ1600 কেন্দ্রীয় তারের পে-অফঃ
পে-অফ রোল স্পেসিফিকেশনঃ PN630-1600
সর্বাধিক লোডিং ক্ষমতাঃ 4 টন
টেনশনটি যান্ত্রিক ঘর্ষণ দ্বারা নিয়ন্ত্রিত হয়, এবং আকার সামঞ্জস্য করা যায়।
পে-অফটি শেষ অক্ষের টপিং টাইপ যা উচ্চতা সামঞ্জস্য নিশ্চিত করার জন্য এককভাবে উপরে এবং নীচে সরানো যেতে পারে। দুটি কলাম একই সময়ে বা পৃথক অক্ষ সরানো যেতে পারে।লোডিং স্পুল এবং লোডিং এবং আনলোডিংয়ের সময় সীমিত সুরক্ষার সময় একটি স্লিপ সুরক্ষা ডিভাইস রয়েছে.
4.২ ১২বি, ১৮বি, ২৪বি স্ট্র্যান্ডিং বডি:
পে-অফ রোল স্পেসিফিকেশনঃ PND630
গতিঃ ৬বি/১২বিঃ ৯৫আরপিএম
18B: 85rpm
24B: 75rpm
স্ট্র্যান্ডিং পিচঃ 6B: ধাপবিহীন সমন্বয়
12B: ধাপবিহীন সমন্বয়
18B: ধাপবিহীন সমন্বয়
24B: ধাপবিহীন সমন্বয়
বাঁকা শরীরের প্রান্তগুলি বড় ভারবহন দ্বারা সমর্থিত হয় এবং প্রধান অক্ষটি পুরু বিরামবিহীন ইস্পাত পাইপ দ্বারা প্রক্রিয়াজাত করা হয়। স্ট্র্যান্ডের শরীরটি সামগ্রিক ইস্পাত প্লেট প্রসেসিং কাঠামো।মোট 6 সেট সমর্থন চাকা আছে, ১২ বি কেজে ১ সেট, ১৮ বি কেজে ২ সেট এবং ২৪ বি কেজে ৩ সেট।স্ট্র্যান্ডিং খাঁচা এবং প্রধান স্পিন্ডল মধ্যে সংযোগ দীর্ঘ সময়ের জন্য উচ্চ গতিতে ঘোরানো স্ট্র্যান্ডিং শরীরের নিশ্চিত করতে পারে যে সঙ্কুচিত ডিস্ক এবং কী সংযোগ টাইপ গ্রহণ.
স্ট্র্যান্ডিং বডিটির পিছনের ঘূর্ণনটি একটি ঢাকনা দ্বারা সুরক্ষিত oblique গিয়ার দ্বারা অর্জন করা হয়। পিছনের ঘূর্ণন গিয়ার এবং ক্যাডেলের সংযোগটি বিভক্ত শ্যাফ্ট টাইপ।
গিয়ারবক্সটি রজন বালি কাস্টিং বক্স ব্যবহার করে, যা স্প্রে দিয়ে চিকিত্সা করা হয়। আকৃতি সমতল এবং সুন্দর। এটির কোনও ছিদ্র এবং অবশিষ্টাংশ নেই। এটি কার্যকরভাবে কম্পন শোষণ করতে পারে, শব্দ হ্রাস করতে পারে,এবং ট্রান্সমিশনের স্থিতিশীলতা বৃদ্ধি.
তারের ডিস্কটি শেষ শ্যাফ্ট টাইপ দ্বারা clamped হয়, clamping বা শিথিলকরণ একটি বাদাম কভার ব্যবহার করে, এবং একটি নিরাপদ লকিং ডিভাইস আছে; ক্যাডলের উভয় প্রান্তের ভারবহন একটি হৃদয়-টাইপ ভারবহন গ্রহণ করে।
স্ট্র্যান্ডিং শরীর এবং ক্যাডল-র্যাক গর্ত CNC বিরচন এবং ফ্রাইং machining কেন্দ্র দ্বারা প্রক্রিয়াজাত করা হয়,যা যথার্থভাবে ক্যাডলের উভয় প্রান্তে অক্ষের গর্ত এবং বাঁকা খাঁচায় গর্তের পয়েন্টগুলির এককতা নিশ্চিত করে, যা সরঞ্জামগুলির সেবা জীবন বাড়ায়।
পে অফ টেনশন হল যান্ত্রিক ঘর্ষণ নিয়ন্ত্রণ, আকার সামঞ্জস্য করা যেতে পারে, সমতল টেনশন বেল্ট ব্যবহার করা হয়, এবং উপরের স্টিল বেল্ট 65mn স্প্রিং স্টিল ব্যবহার করে।
তারের মডিউলটির সাথে সংযোগ বিচ্ছিন্ন একটি সুরক্ষা ডিভাইস সংযুক্ত করা হয় যাতে এটি একটি সংযোগ বিচ্ছিন্ন স্বয়ংক্রিয় পার্কিং ফাংশন নিশ্চিত করে।
লোডিং এবং আনলোডিং স্পুলের অপারেশন সহজ করার জন্য স্ট্র্যান্ডিং বডিটির সামনে কী, পুলিশ ঘণ্টা এবং গতিশীল বোতাম রয়েছে।
প্রতিটি স্ট্র্যান্ডিং বডি একটি বায়ুসংক্রান্ত প্রজাপতি ব্রেক সেট ব্যবহার করে, যা ব্রেক করার জন্য সংবেদনশীল এবং নির্ভরযোগ্য।
স্ট্র্যান্ডিং গিয়ারবক্সটি তৈলাক্তকরণের জন্য গিয়ার পাম্প চালানোর জন্য একটি পৃথক মোটর ব্যবহার করে।
আটকা পড়া মৃতদেহের প্রতিটি অংশে নিরাপদ সুরক্ষা বেড়া রয়েছে।
ট্রান্সমিশন গ্রাউন্ড শ্যাফ্ট সংযোগটি কলাম-সেলিং জয়েন্টগুলি ব্যবহার করে।
টংস্টেন ইস্পাত ছাঁচ ব্যবহার করা হয়।

4.3ট্যাপিং ডিভাইস
ট্যাপিং টাইপঃ ২টি ডিস্ক, অর্ধ-কাটা টাইপ
ট্যাপ প্যাড ব্যাসার্ধঃ Φ400mm
ট্যাপিং গতিঃ 170-380r/min
ট্যাপিং পিকথ:15-240 মিমি
ট্যাপিং উপাদানঃ নন-মেটাল ব্যান্ড যেমন পলিকেটিস ব্যান্ড, নন-উপজাকিত কাপড় এবং নন-উপজাকিত স্ট্রিপ
ট্যাপিং কাটার শক্তিঃ 11KW (AC)
যান্ত্রিক ঘর্ষণ টেনশন নিয়ন্ত্রণ, আকার সামঞ্জস্য করা যেতে পারে।

4.4 মিটার কাউন্টার:
মিটার চাকার পরিধি 500 মিমি
সর্বোচ্চ মিটার দৈর্ঘ্য 9999.9 মিটার
সঠিকতার ত্রুটি ≤3‰
এটি ডাবল হুইল কাঠামো গ্রহণ করে এবং অনুভূমিকভাবে ইনস্টল করা হয়; প্রেসিং হুইলে একটি বাফার স্প্রিং রয়েছে এবং ইনপুট এবং আউটপুট এ তারের রোলার রয়েছে।

4.5 Φ2500 ডাবল ট্র্যাকশন ডিভাইসঃ
ট্র্যাকিং পদ্ধতিঃ ডাবল গ্রুভ হুইল, ডাবল সক্রিয় ট্র্যাকিং।
ট্র্যাকশন হুইল ব্যাসার্ধঃ Φ2500 মিমি
ট্র্যাকশন লাইন গতিঃ 45m / মিনিট
সর্বাধিক ট্র্যাকিং ফোর্সঃ 12T
ট্র্যাকিং মোটরের শক্তিঃ 110KW (AC)
একটি পার্কিং চাপ তারের ডিভাইস দিয়ে সজ্জিত যাতে পার্কিংয়ের সময় তারের শিথিল না হয় এবং স্ট্র্যান্ডিং পিচ স্থিতিশীল হয়।
ট্যাকশন প্রক্রিয়া চলাকালীন তারের স্ক্র্যাচিং এড়ানোর জন্য দুটি ট্যাকশন হুইল পারস্পরিক প্রাকৃতিক বিচ্ছেদের একটি কাঠামোগত পরিস্থিতি গ্রহণ করে।
ট্র্যাকশন হুইল রোলের পৃষ্ঠটি পোলিশ করা হয় যাতে ট্র্যাকশন ক্যাবল আটকে না যায়।

4.6 Φ2500 টেকা আপ মেশিন:
গ্রাস রোল স্পেসিফিকেশনঃ PN1000-PN2500
সর্বাধিক লোডঃ 12T
সর্বোচ্চ গতিঃ ৬৫ মিটার/মিনিট
সর্বাধিক তারের ব্যাসার্ধঃ Φ50mm
মোটরের টর্কঃ 8kg.m
টর্ক মোটর, নির্ভরযোগ্য অপারেশন, সহজ এবং সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণ গ্রহণ করে।
তারের সাজানো স্ক্রু রড গ্রহণ করে, লাইন লাইন গতি ট্র্যাক করতে পারেন, এবং লাইন লাইন সামঞ্জস্য করা হয় না।
রোল ক্ল্যাম্পিং সুরক্ষা, উপরের এবং নীচের রোল সীমানা সুরক্ষা এবং ট্র্যাভার্স টার্মিনাল সুরক্ষা সহ।
এটি একটি শেষ-অক্ষের টপিং টাইপ যা উচ্চতা সমন্বয় নিশ্চিত করার জন্য এককভাবে উপরে এবং নীচে সরানো যেতে পারে। দুটি কলাম একই সময়ে বা পৃথক অক্ষে সরানো যেতে পারে।লোডিং স্পুল এবং লোডিং এবং আনলোডিংয়ের সময় সীমিত সুরক্ষার সময় একটি স্লিপ সুরক্ষা ডিভাইস রয়েছে.

4.৭ বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ
এই মেশিনের পাওয়ার সাপ্লাই তিন-ফেজ পাঁচ-ক্যার সিস্টেম, 380V (± 10%), 50HZ।
প্রধান মোটর এসি মোটর গ্রহণ, ইনভার্টার নিয়ন্ত্রণ, গ্রহণ মোটর টর্ক মোটর গ্রহণ।
পুরো লাইনটি পিএলসি নিয়ন্ত্রণ গ্রহণ করে।

4.8 বায়ু উৎসের প্রয়োজনীয়তাঃ
বায়ু চাপঃ 0.6Mpa
বায়ু ভলিউমঃ ১.০ মিটার/মিনিট
সংকুচিত বাতাস শুকনো, অমেধ্য এবং ধুলো মুক্ত হওয়া উচিত।

5. FAQ:
প্রিয় গ্রাহকগণ, স্ট্র্যান্ডিং মেশিনের জন্য বিভিন্ন মডেল রয়েছে। সুইটবে মডেলটি সুপারিশ করার জন্য, আমরা কিছু তথ্য জানতে চাইঃ
1. খালি তারের ব্যাসার্ধ
2.নরম তার বা কঠিন তার
3. বাঁকা হবে তারের পরিমাণ
4. টার্ন পরে এলাকা.

শুভকামনা।

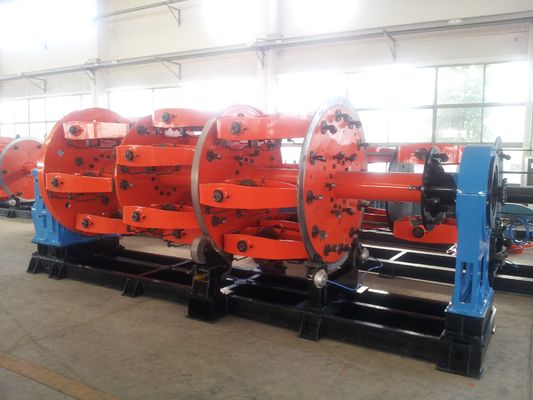

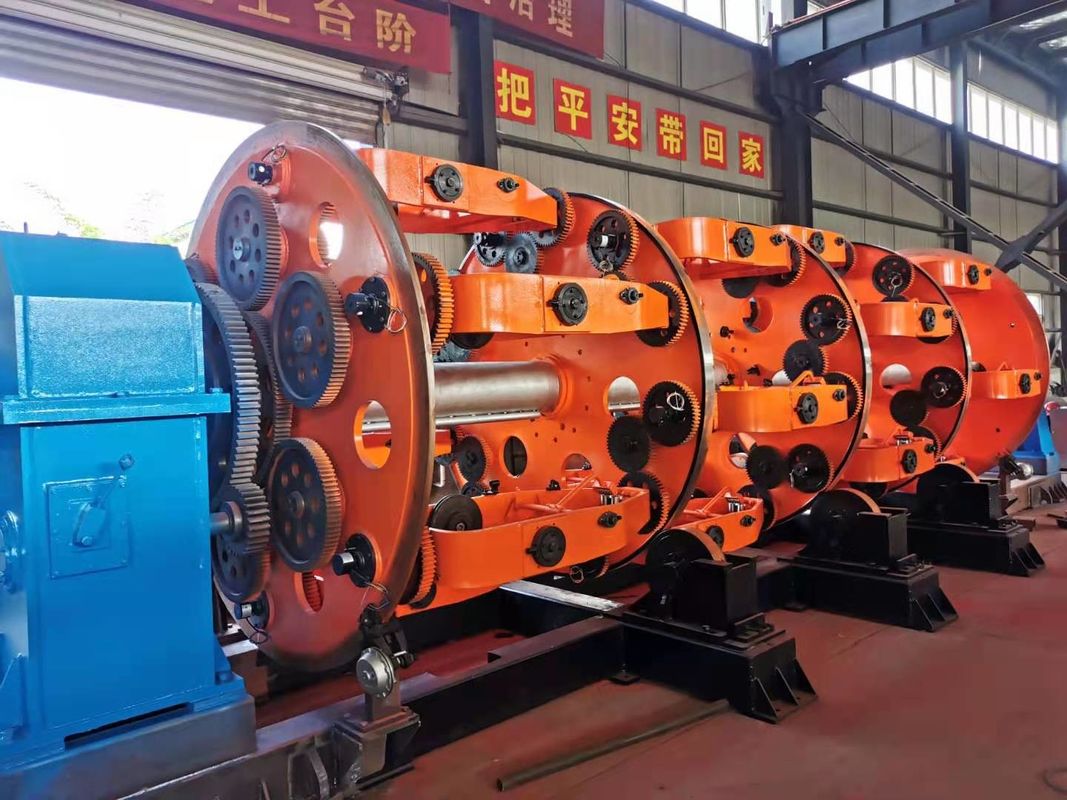

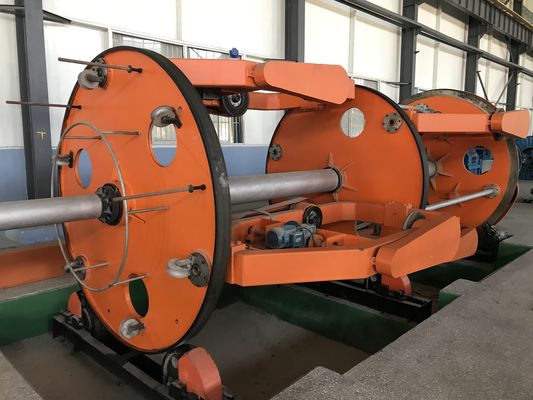

6. রেফারেন্সের ছবি
